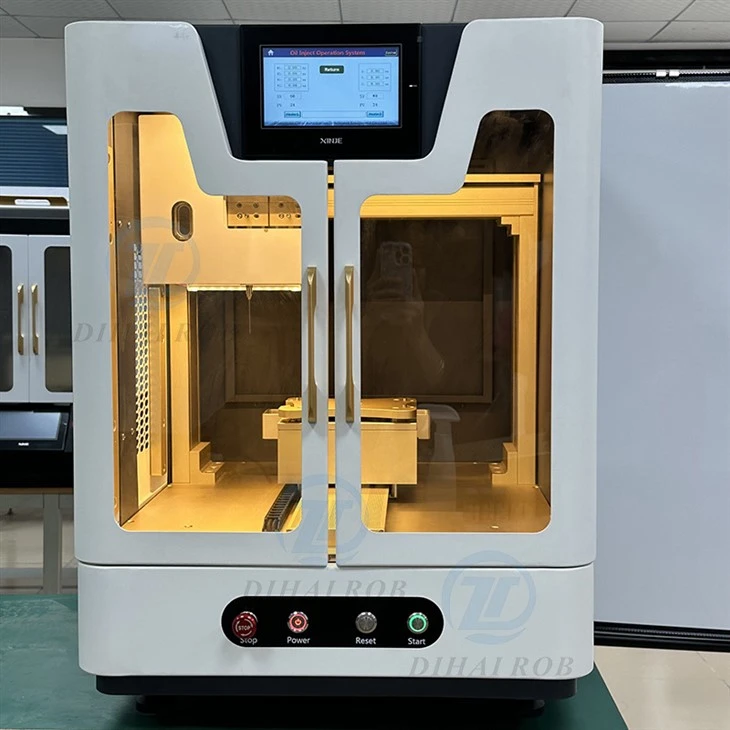

CBD Máquina de aceite de llenado completamente automática Una máquina de inyección de aceite de aguja

Esta máquina de inyección de aceite está especialmente diseñada para la inyección de aceite de atomizador, con alta eficiencia y precisión.
Adopta un sistema de movimiento avanzado de eje x, y, z, que puede ajustar de manera flexible la posición de inyección de aceite para cumplir con los requisitos de inyección de aceite de atomizadores de diferentes especificaciones. El equipo está equipado con un dispositivo de control de volumen líquido de alta precisión. El error de la precisión del volumen de líquido (accidente cerebrovascular nominal) es inferior o igual al 1%, y el error de la precisión del volumen de líquido (repetibilidad) está entre 0. 3%- 0. 7%, asegurando la precisión de cada inyección de aceite. El equipo es fácil de operar. A través de la interfaz de operación amigable para el usuario, los operadores pueden establecer fácilmente los parámetros de posición de inyección de aceite y otros parámetros operativos. Su cuenca de almacenamiento de aceite tiene una capacidad máxima de 1300 ml, lo que reduce el problema de el reabastecimiento de combustible frecuente.
Al mismo tiempo, el equipo utiliza materiales de contactos de alta calidad, incluida la aleación de aluminio, la silicona y el acero inoxidable, asegurando la calidad del producto de aceite y la durabilidad del equipo. Es adecuado para empresas de producción de atomizadores a gran escala, lo que puede mejorar efectivamente la eficiencia de producción y reducir los costos de producción.

Envíeconsulta

Introducción del producto

Métodos de operación básicos

01.

Método de colocación de la bandeja del atomizador:

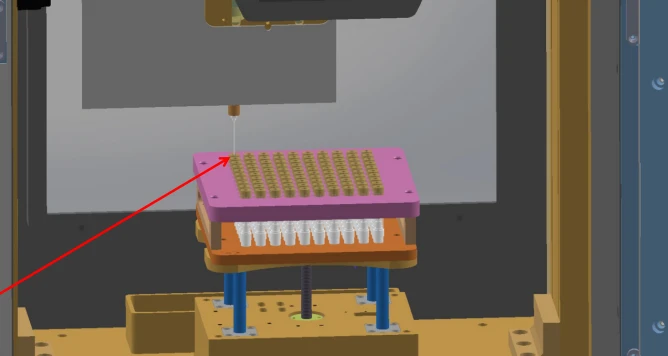

Coloque la bandeja del atomizador en el asiento de la bandeja, alinee los cuatro orificios de posicionamiento en la bandeja con los cuatro pines de posicionamiento en el asiento de la bandeja, como se muestra en la figura.

02.

Configuración de parámetros de posición del atomizador:

En la página de inicio de la interfaz de operación, haga clic en "Restablecer" para restablecer todos los ejes móviles y luego ingrese la interfaz de operación del sistema MHI - Operación manual.

Opere los ejes X, Y y Z para moverse y observar la posición de inyección de aceite de la jeringa y el primer atomizador, como se muestra en la figura de la mano derecha.

Nota: Las longitudes de las jeringas de inyección de aceite utilizadas para atomizadores de diferentes longitudes son diferentes. Si la longitud del atomizador es inferior a 40 mm, use una jeringa larga; Si la longitud del atomizador es superior a 100 mm, use una jeringa corta.

Parámetros de rendimiento principales

Nombre del proyecto	Parámetros
Voltaje de entrada (v)	AC110VAC de una sola fase 60Hz
Capacidad de potencia de entrada (potencia)	1.2kw
Rango de medición de temperatura	0 - 120 grado, precisión 2%
Dimensiones del equipo	620x670x800 (Unidad: Aclarar, generalmente en MM)
Peso del equipo	160 kg
Condición ambiental	Temperatura 0 - 100 Grado
Precisión de volumen de líquido (accidente cerebrovascular nominal)	Error menor o igual al 1%
Precisión de volumen de líquido (repetibilidad)	Error 0. 3% - 0. 7%
Capacidad máxima de la cuenca de almacenamiento de aceite	1300 ml
Fuerza impulsora con calificación de pistón	0.9N.m
Especificación de capacidad de inyección	0. 2 - 7 ml
Líquido: materiales de contacto	Aleación de aluminio, silicona, acero inoxidable

Descripción general del equipo

01.

Número de serie	Nombre
1	Cubierta superior
2	Tanque de almacenamiento de aceite
3	Puerta principal 1
4	Puerta lateral
5	Bomba de inyección de aceite
6	Caja de recepción de petróleo
7	Ensamblaje en movimiento del eje y
8	Ensamblaje en movimiento del eje z
9	Panel de operación
10	Puerta principal 2
11	Ensamblaje en movimiento del eje X
12	Pantalla táctil de operación

02.

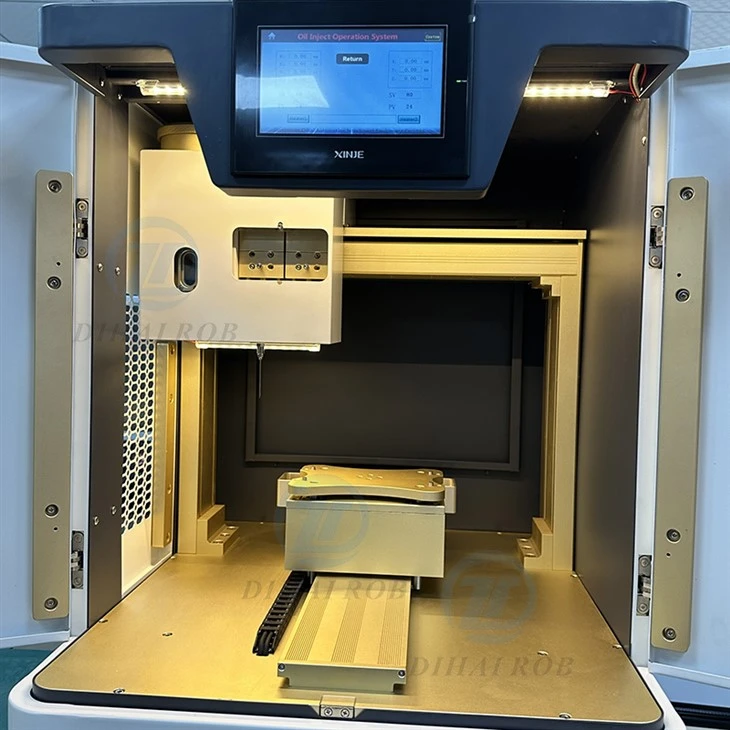

Compruebe si el componente móvil del eje X está en la posición de origen más a la izquierda, si el componente en movimiento del eje Y está en la posición de origen hacia adelante, y si el componente de elevación del eje Z está en la posición de origen superior; Antes de la demostración, no coloque la bandeja del atomizador en el componente del eje Y para evitar daños accidentales en el tubo de aguja de inyección de aceite. Como se muestra en la figura a la derecha

03.

Determine la posición de inyección de aceite:

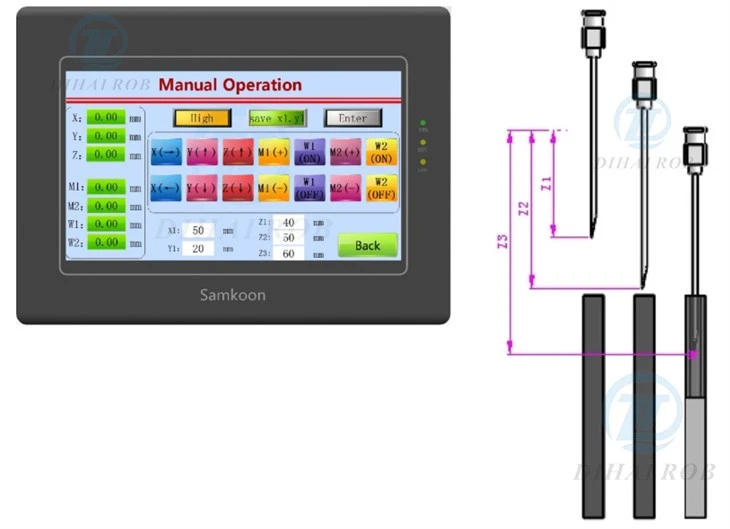

Mueva los ejes X, Y y Z a la posición de inyección de aceite del primer atomizador. Cuando se muestra "Guardar x1, y1", haga clic en la tecla "Ingrese" para guardar las coordenadas iniciales iniciales de los ejes x\/y.
Haga clic en la tecla de alternar nuevamente. Cuando aparezca "Guardar Z1", haga clic en la tecla "Enter" para guardar el punto de elevación más alto Z1 para la inyección de aceite en el eje Z -.
Opere el eje z para moverse hacia abajo. Al observar que la aguja alcanza la parte superior del atomizador y no hay colisión durante el movimiento izquierdo y derecho, haga clic en la tecla de alternar. Cuando aparezca "Guardar Z2", haga clic en la tecla "Enter" para guardar la altura Z2 del eje Z cerca de la parte superior del atomizador.
Continúe operando el eje z para moverse hacia abajo. Observe la profundidad de inyección de aceite cuando la aguja se inserta en el atomizador. Haga clic en la tecla de alternar. Cuando aparezca "Guardar Z3", haga clic en la tecla "Ingrese" para guardar la profundidad de inyección de aceite Z3 del eje z. Luego se completa la configuración del parámetro de posición, como se muestra en la figura de la mano derecha.
